Acme Laser tutvustab uusimat põlvkonda torude ja profiilide töötlemise tehnoloogiast - Fiber Laser Tube lõikamissüsteemist. Tänu torude lõikamistehnoloogia projekteerimise ja valmistamise kogemustele on Acme Laser spetsialiseerunud toru ja torude tööstuse lahendustele ning uus Laser Tube Cutting Line on lõplik lahendus ühe süsteemi mitmele töötlemisprotsessidele, et tagada maksimaalne paindlikkus , automaatika ja jõudlus.

I. Fiber Laser Tube lõikamismasina tööprotsessid

1. Automaatne torude komplekt laadimine

2. Automaatne materjali ühtlustamine

3. Automaatne söötmine ja pöörlemine

4. Fiber Laser Tube lõikamine

5. Mahalaadimine

II. Tüüpilised laserprotsessid:

1. sirge ja nurga lõikamine

2. Slotting

3. Märgistus

4. Pügamine

5. augu märgistamine

III. Laserlõikeketta tüüp

	Ümmargused torud ja õõnesetaili lõikamismaht Min: 16 mm Ø Max: 273mm Ø
	Square Tubes ja Box lõikamisvõimsus Min: 16mm x 16mm Max: 200mm x 200mm
	Ristkülikukujuliste torude lõikamismaht Min: 20 mm x 15 mm Max: 250mm x 150mm
	Ovaalsed / elliptilised torud lõikamise maht Min: 32mm x 17mm Max: 250mm x 125mm

IV. OSAD JA SPETSIFIKATSIOONID

Ei	Nimi	Bränd
1	Laseri allikas	Saksamaa IPG
2	Lõikamine pea	Raytools / Precitec
3	Lõikamissüsteem	Saksamaa PA8000, Lantek / Gamma pesastustarkvara
4	Elektriline juhtimine	Schneider
5	Pneumaatiline kontroll	SMC või Airtac
6	Lineaarsed juhendid	Taiwan Hiwin
7	Käik ja hammas	Taiwan YYC
8	AC jõuülekandeliini ja juht	Yaskawa
9	Reduktor	Prantsusmaa MOTOVARIO
10	Jahuti	Tongfei
11	Chuck	Pneumaatilised trellid, automaatne tsentreerimine
12	Tolmu eemaldamise ja filtreerimise seadmed	Valikuline
13	Automaatne söötmisseade	Valikuline

Ⅴ.com võrdleb teisi tarnijaid

1 LGmazak ja HAAS.Accuray poolt valmistatud automaatne tsentrifuugimisrihm on tagatud. Teised tarnijad ostavad valmis elektrilisi toone, mida on praktikas lihtne murda.

2 Käsitsi või automaatne laadimine masinatüübile suunatud kujunduse tagaküljelt. 15-20 sekundi laadimisaeg, seejärel 60 sekundi laadimisaeg küljelt

3 Saksamaa originaal PA8000 juhtimissüsteem. Muud tarnijad kasutavad Cypcut või Higermani. Meil on professionaalne pesitsusprogramm nurga- ja kanalterase lõikamiseks.

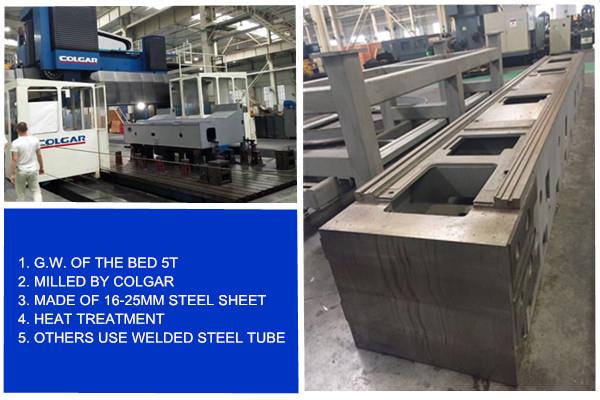

4 Meie masinavoodil NW on 5t, mis on valmistatud 16-25mm terasest teraslehest kuumuse ja vabanemisega. Teised kasutavad keevitatud terastoru masina voodi.
